АВТОМАТИЗИРОВАННАЯ ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА КАРКАСА ВОЗДУХОВОДА

Сохранить в PDF Печать
Стоимость

По запросу

Показать номер телефона

Не указан
  • Категория: Гражданская продукция Ростех
Общая информация
Местонахождение
Реализация объекта

Линия позволяет получать профили для каркасов воздуховодов (шинорейки).

            Высокое качество профилей обеспечивает последовательный метод профилирования, применяемый в линиях наряду с электронной системой управления и слежения за точностью прокатки и порезки готовых изделий.

Используемый материал

-оцинкованная или обычная углеродистая сталь

Основные технические характеристики

Толщина материала, мм
0,5-2,5
Скорость профилирования, м/мин
до 20
Потребляемая мощность, кВт
не более 15
Электропитание, В
380
Количество обслуживающего персонала, чел


2


Габаритные размеры

Длина, мм
16000
Ширина, мм
2000
Высота, мм
1300

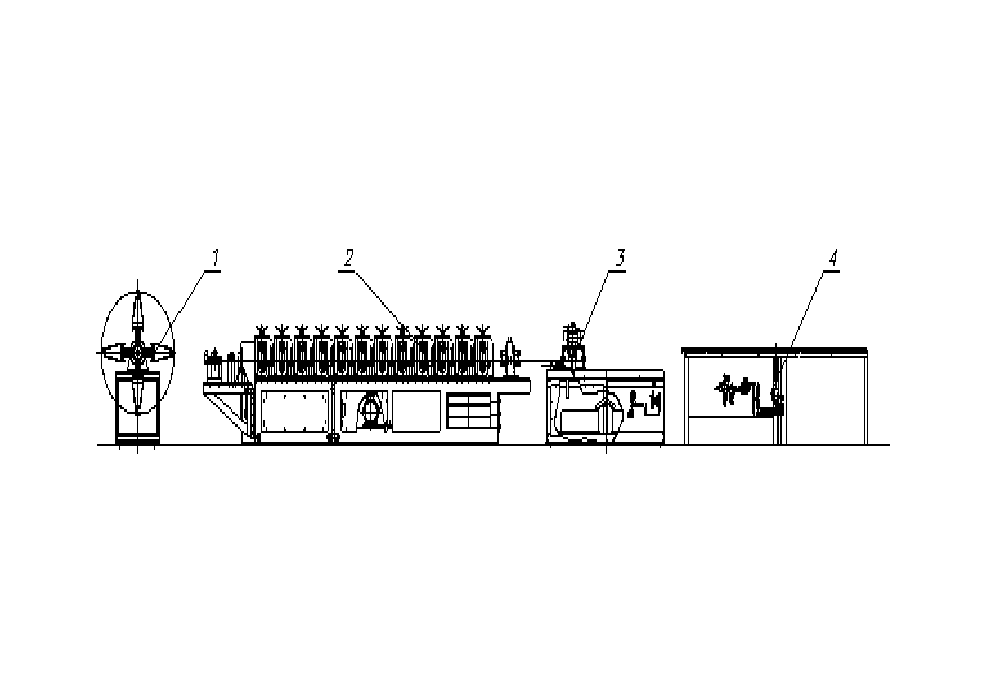

Состав линии

Разматыватель рулона
Предназначен для разматывания и подачи рулонного материала в гибочно-прокатный станок.

Максимальная ширина рулона, мм                                                  -350

Внутренний диаметр рулонов, мм                                                   -460-510

Максимальный наружный диаметр рулона, мм                             -1200

Максимальный вес рулона, кг                                                          -3000

Механизм разжима                                                                             ручной

Масса, кг                                                                                             -480



Гибочно-прокатный станок
Предназначен для производства мелкосортного гнутого профиля гибкой-прокаткой (в том числе «методом интенсивного деформирования») из различной металлической ленты с σВ не более 390 МПа. На станине станка установлены правильное устройство и устройство для протирки и смазки ленты. Переход с проката одного вида профиля на другой осуществляется путем замены формующих роликов. Время переналадки – 1-2 часа.

Толщина обрабатываемого материала, мм                                          -0,5-2,5

Максимальная ширина заготовки, мм                                                  -310 (420)

Максимальная глубина профилирования, мм                                     -80

Основа привода                                                                   асинхронный электродвигатель

Масса станка, кг                                                                                      -5600



Пила отрезная
Предназначена для резки профиля на мерные длины.

Мощность, кВт                                                                                          -2,2



Стол приемный со сбрасывателем
Предназначен для приема готовых деталей и удаления их из рабочей зоны.

Максимальная длина принимаемого профиля, мм                               -6000

Максимальная ширина принимаемого профиля, мм                            -270

Масса стола, кг                                                                                         -220



Электронная система управления
Предназначена для задания длины отрезаемой детали и шага перфорации, индикации количества изготавливаемых деталей. Автоматика на базе «SIMENS». Электронный блок управления встраивается в шкаф-пульт управления.



Сроки поставки



Срок изготовления линии от 3 месяцев.

Регион

Ульяновская область
