АВТОМАТИЗИРОВАННОЯ ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА СВАРНЫХ ПРОФИЛЕЙ

Линия предназначена для производства сварных профилей.

Оборудование изготовлено с использованием передовых технологий, быстропереналаживаемое, имеет малое энергопотребление,  постоянно совершенствуется. Состав линии может быть изменен с учетом пожеланий заказчика.

РЕКОМЕНДУЕМЫЙ  МАТЕРИАЛ

- малоуглеродистые и легированные стали

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Скорость профилирования, м/мин
4…8
Потребляемая мощность, кВт не более
не более  85
Электропитание, В
380
Количество обслуживающего персонала, чел
2


                                                           ГАБАРИТНЫЕ РАЗМЕРЫ

Длина, мм
 43000
Ширина, мм
 3700
Высота max, мм
 2300

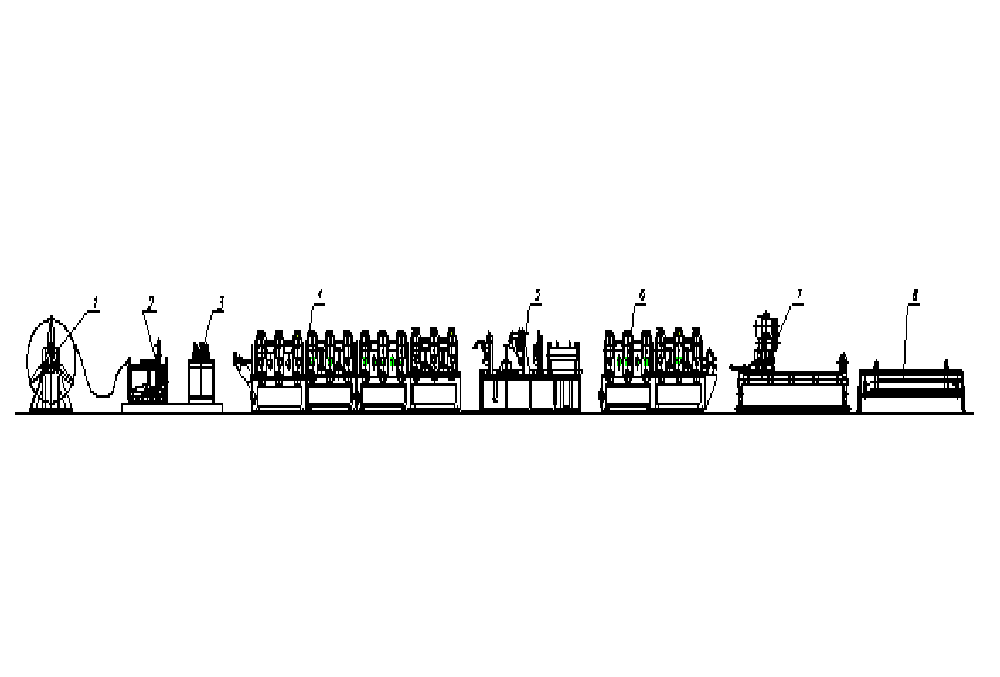

1. Разматыватель рулона

Предназначен для разматывания и подачи рулонного материала в профилирующий станок.

Максимальная ширина рулона, мм                                   – 650

Внутренний диаметр рулонов, мм                                               – 450…520

Максимальный наружный диаметр рулона, мм              – 1200

Максимальный вес рулона, кг                                          – 3000

Механизм разжима                                                             – ручной

Масса, кг                                                                              – 490

2. Ножницы гильотинные

Максимальная ширина  ленты, мм                                   – 625

Минимальная ширина ленты, мм                                     – 150

Максимальная толщина ленты, мм                                   – 4.0

Скорость реза, мм/с                                                            – 23,2

3 Пост сварочный

Предназначен для сварки кроев заготовки с целью обеспечения непрерывного процесса формообразования гнутого профиля.

4. Станок гибочно-прокатный

Предназначен для производства гнутого профиля гибкой-прокаткой из стальной ленты. На станине станка наряду с основными профилирующими узлами установлены правильное устройство и устройство для протирки и смазки ленты.

Максимальная толщина обрабатываемого материала, мм                   -5,0

Максимальная ширина заготовки, мм                                                    -700

Максимальная глубина профилирования, мм                                       -90

      Масса станка, кг

5. Сварочно-обжимной агрегат

Предназначен для сварки торцов профиля с целью получения замкнуто-сварной детали.

6. Станок калибрующий
Толщина  материала, мм                                                    – 1.0…4.0

Максимальная ширина заготовки, мм                              – 600

Расстояние между клетьми калибрующими, мм             – 600

Скорость профилирования, м/мин                                   – 4…8

7. Пила отрезная
Максимальный ход каретки, мм                                       – 2000

Частота вращения дисковой пилы, об/мин                      – 3000

Скорость подачи дисковой пилы, м/мин                         – 15

8. Стол приемный со сбрасывателем
Высота рабочей  поверхности стола над полом, мм:
минимальная                                                                       – 800
максимальная                                                                      – 1050
Максимальная длина принимаемого профиля, мм         – 6000
Максимальная ширина принимаемого профиля, мм      – 400


9. Электронная система управления

Предназначена для синхронизации работы всех единиц оборудования, входящих в линию.

Автоматика на базе «SIMENS». Частотные преобразователи приводов фирмы «HITACHI». Электронный блок управления встраивается в шкаф-пульт управления.

                                                       СРОКИ ПОСТАВКИ
Срок изготовления линии от 6 месяцев.
