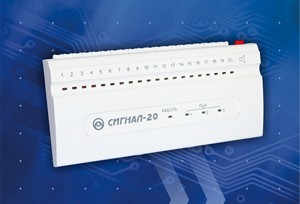

«Сигнал-20» сер. 04
Прибор предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации (ШС) с включенным в них охранными, пожарными или охранно-пожарными извещателями и выдачи тревожных извещений о нарушении ШС по трем выходам на пульт централизованного наблюдения (ПЦН) и по интерфейсу RS-485 на пульт контроля и управления (ПКУ), а так же управления на объекте внешними и внутренними звуковыми и световыми оповещателями, сигнализаторами и индикаторами

Особенности:
— прибор находится в дежурном режиме при нарушении ШС на время не более 50 мс. Если для данного ШС установлен параметр «Интегрирование 300 мс», то прибор находится в дежурном режиме при нарушении ШС на время не более 250 мс. Для пожарных ШС предусмотрены режимы: «Неисправность», «Сработка извещателя», «Внимание! Опасность пожара», «Пожар» — предусмотрена защита от ложных срабатываний по пожарному шлейфу
— ограничен доступ к органам управления пожарными ШС для предотвращения несанкционированного сброса пожарной тревоги
— повышенная защита от саботажа, контроль 10% отклонения сопротивления ШС

Прибор обеспечивает:
— возможность включения в шлейф сигнализации токопотребляющих охранных и пожарных извещателей типа «Окно», «Фотон-8», «Волна-5», «ДИП-3», «ДИП-6», «ДИП-6У»
— возможность автономной охраны с выдачей сигналов на выносной световой оповещатель постоянного тока, выносной звуковой оповещатель постоянного тока, на встроенные звуковые индикаторы, отображающие состояние двадцати ШС, и на встроенный звуковой сигнализатор
— программирование типа ШС: охранные, охранные с контролем блокировочного контакта извещателя, пожарные с распознаванием короткого замыкания и обрыва
— повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц и защита от саботажа
— использование режимов «Без права снятия с охраны», «Тихая тревога»
— возможность изменения параметров конфигурации любого ШС с помощью ПКУ или IBM совместимого компьютера и преобразователя интерфейсов
— контроль сопротивления каждого пожарного ШС в диапазоне от 2 кОм до 5,6 кОм с выдачей извещений «Неисправность» при коротком замыкании или обрыве пожарного ШС

Характеристики:
Количество шлейфов сигнализации (информационная емкость): 20 шт.
Максимальное сопротивлении линии при включении в ШС:
— охранно-пожарных извещателей: 1 кОм;
— пожарных токопотребляющих извещателей: 0,1 кОм;
Минимальное сопротивление утечки линии при включении в ШС:
— охранно-пожарных извещателей: 20 кОм;
— пожарных токопотребляющих извещателей: 50 кОм;
— сопротивление выносного резистора: 4,7 кОм.
Длительность нарушения шлейфа сигнализации: 70 мс;
— при включенном параметре «Интегрирование 300 мс»: 300 мс.
Извещение «ТРЕВОГА»: размыкание контактов исполнительных реле.
Количество реле: 5.
Максимально коммутируемые контактами исполнительных реле (3 шт.):
— напряжение: 80 В;
— ток: 50 мА.
Максимально коммутируемые контактами исполнительных реле (2 шт.):
— напряжение: 28 В;
— ток: 2 А;
Основное питание прибора (от внешнего источника постоянного тока):
— напряжение: от 10,2 до 28 В
Потребляемый ток в режиме «Тревога», «Пожар» не более:
— при питании 12 В: 650 мА;
— при питании 24 В: 330 мА.
Диапазон рабочих температур: от -30 до +50 °С.
Относительная влажность воздуха при 25 °С: 98%.
Габаритные размеры: не более 365х165х45 мм.
Масса: не более 1 кг.

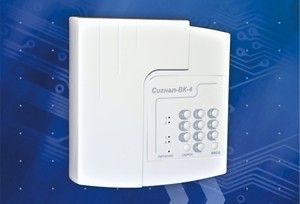

«Сигнал ВК-4» исп. 05 сер. 01 (без АКБ)
(Снят с производства)
Прибор предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния четырех шлейфов сигнализации (ШС) с включенным в них охранными или охранно-пожарными извещателями, тревожной кнопкой и выдачи извещений на пульт централизованного наблюдения (ПЦН) о нарушении ШС и срабатывании извещателей

Особенности:
— работа с СПИ «Атлас-20К», «Фобос-3», «Приток-А», «Альтаир» по занятой телефонной линии в формате прибора «Сигнал-ВК-4» исп. 05;
— автоматическая тактика взятия на охрану и снятия с охраны с помощью встроенной клавиатуры или электронных идентификаторов Touch Memory (типа Dallas DS1990A-F5);
— энергонезависимое запоминание до 10 кодов электронных идентификаторов и до 5 клавиатурных кодов взятия/снятия;
— четыре конфигурируемых шлейфа сигнализации (два охранных, охранный/тревожный и охранный/пожарный);
— контроль исправности абонентской телефонной линии в момент взятия под охрану;
— режим снятия под принуждением;
— встроенный блок сопряжения с телефонной линией;
— программируемый релейный выход с функциями «АСПТ», «ПЦН»;
— цепь контроля прибытия наряда и выносной светодиодный индикатор;
— программирование времени задержки на выход (0, 30, 60, 120 сек).

Характеристики
Питание:
— сеть: ~220 В ± 10%;
— мощность потребления от сети: не более 20 ВА;
— встроенный аккумулятор: 12 В, 2,2 А/ч;
— ток потребления от аккумулятора: не более 300 мА в дежурном режиме, не более 800 мА в режиме «Тревога».
Параметры ШС:
— напряжение: от 21 до 24 В;
— напряжение при обрыве: не более 28 В;
— сопротивление ШС: от 2,2 до 5,4 кОм.
Параметры сигнала в линии связи:
— частота: 18 кГц;
— вид модуляции: фазовая манипуляция;
— эффективное значение напряжения на нагрузке (180 ± 5) Ом: 450 ± 50 мВ.
Нагрузочная способность реле ПЦН:
— по постоянному току: 2 А, 28 В;
— по переменному току: 0,25 А, 220 В;
Габаритные размеры: не более 200х210х60 мм.
Масса: не более 3 кг.





«Сигнал ВК-4» исп. 05 сер. 01 (с АКБ)
(Снят с производства)
Особенности:
По сравнению с «Сигнал ВК-4» исп. 05 сер. 01 (без АКБ), данное устройство комплектуется аккумуляторной батареей.

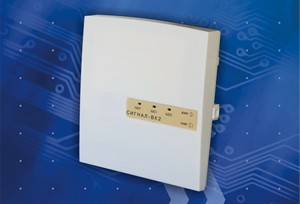

«Сигнал ВК2» сер. 01
(Снят с производства)
Прибор предназначен для организации централизованной и автономной охраны закрытых отапливаемых и неотапливаемых помещений (исп. 01 без аккумулятора)

Прибор обеспечивает:
— контроль двух шлейфов сигнализации, оборудованных охранными и пожарными извещателями;
— возможность включения в шлейфы сигнализации токопотребляющих охранных и пожарных извещателей;
— повышение помехоустойчивости за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц и 100 Гц;
— повышение защиты от саботажа, контроль 10% отклонений сопротивления шлейфа.

Характеристики:
Количество шлейфов сигнализации: 2 шт.
Напряжение в ШС: 16-24 В
Длительность нарушения шлейфа сигнализации в охранном (пожарном) режиме: 70 (300) мс.
Обеспечивает питание извещателей от прибора:
— напряжение: от 9,8 до 13,8 В;
— ток: до 50 мА.
Основное питание прибора (от сети переменного тока):
— напряжение: 187-242 В;
— мощность: 20 ВА.
Резервное питание прибора (от источника постоянного тока):
— напряжение: 11,4-14,2 В;
— ток (без учета дополнительных потребителей): 100 мА (в охр. режиме), 50 мА (в пож. режиме).
Длительность работы от аккумулятора:
— в охранном режиме: не менее 12 ч;
— в пожарном режиме: не менее 24 ч.
Объем памяти ключей Touch Memory : 15.
Диапазон рабочих температур: от -30 до +50 °С (от -10 до +50 °С (с аккумулятором);
Габаритные размеры: 212х184х55 мм;
Масса (с аккумулятором): 2,5 кг.

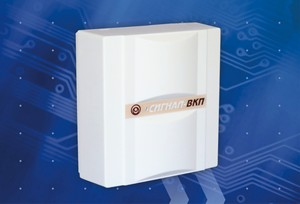

«Сигнал ВКП»
(Снят с производства)
Прибор предназначен для организации централизованной и автономной охраны закрытых отапливаемых и неотапливаемых помещений от несанкционированных проникновений и пожаров путем контроля шлейфа сигнализации (ШС) и выдачи извещений на пульт централизованного наблюдения (ПЦН)

Прибор обеспечивает:
— сдачу объектов под охрану по тактике с «открытой дверью»
— возможность включения в шлейф сигнализации токопотребляющих охранных и пожарных извещателей
— возможность автономной охраны с выдачей сигналов на выносной сетевой световой оповещатель, выносные световые и звуковые постоянного тока, встроенный световой индикатор
— выдачу извещения «Неисправность» в пожарном режиме на выходе типа «открытый коллектор»

Характеристики:
Максимальное сопротивление линии: 1кОм.
Минимальное сопротивление утечки линии: 20 кОм.
Сопротивление выносного резистора в охранном режиме: 8,2 кОм.
Сопротивление выносного резистора в пожарном режиме: 4,7 кОм.
Длительность нарушения охранного шлейфа сигнализации: 70 мс.
Длительность нарушения пожарного шлейфа сигнализации: 350 мс.
Питание извещателей от прибора:
— напряжение: 10,8-13,2 В;
— ток: 40 мА.
Основное питание прибора (от сети переменного тока):
— напряжение: 187-242 В;
— мощность: 12 ВА.
Резервное питание прибора (от источника постоянного тока):
— напряжение: 10,2-13,8 В;
— ток (без учета электропитания извещателей): 90 мА.
Длительность работы звукового оповещателя: 2 мин.
Максимальная мощность светового оповещателя: 60 ВА.
Диапазон рабочих температур от -30 до +50 °С.
Габаритные размеры: 157х151х71 мм.
Масса: 1 кг.





«Сигнал ВК-6»
(Снят с производства)
Прибор предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния шести шлейфов сигнализации (ШС) с включенным в них охранными, пожарными или охранно-пожарными извещателями и выдачи извещений на пульт централизованного наблюдения (ПЦН) по трем релейным выходам, а так же управления на объекте внешними и внутренними звуковыми световыми оповещателями и сигнализаторами

Особенности:
— 6 шлейфов сигнализации, в которые могут включаться любые типы охранных и пожарных извещателей;
— повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц и 100 Гц;
— взятие под охрану и снятие с охраны при помощи ключей Touch Memory (карт Proximity) или при помощи внешнего шифроустройства;
— программируемая логика управления тремя выходами ПЦН и внешними звуковыми и световыми оповещателями;
— питание прибора – от сети переменного тока напряжением 220 В или встроенного АКБ;
— обеспечение активных извещателей электропитанием 12В;
— каждый шлейф может быть охранным, пожарным или тревожным в зависимости от выбранной конфигурации;
— наличие режимов работы «НЕИСПРАВНОСТЬ», «ВНИМАНИЕ», «ПОЖАР» пожарного ШС;
— повышенная защита от саботажа, контроль 10% отклонения сопротивления шлейфа сигнализации.

Характеристики:
Сопротивление выносного резистора: 4,7 кОм;
Напряжение в шлейфе: 21-24 В;
Длительность нарушения шлейфа сигнализации в охранном (пожарном) режиме: 70 (300) В;
Обеспечивает питание извещателей от прибора:
— напряжение: 10,2-14,2 В;
— ток: не более 200 мА.
Извещение «ТРЕВОГА»: размыкание контактов исполнительных реле
Количество реле ПЦН: 3;
Максимально коммутируемые контактами исполнительных реле:
— напряжение: 80 В;
— ток: 0,5 А.
Основное питание прибора (от сети переменного тока):
— напряжение: 187-242 В, 50 Гц;
— потребляемая мощность (без внешних оповещателей): не более 30 Вт.
Резервное питание прибора (встроенная аккумуляторная батарея): 12 В, 7А/ч.
Время работы аккумулятора: не менее 24 ч.
Максимальная мощность:
— выносного светового оповещателя постоянного тока: 12 Вх0,15А;
— выносного звукового оповещателя постоянного тока без аккумулятора: 12 Вх0,06А, с аккумулятором: 12Вх2А.
Диапазон рабочих температур (с аккумулятором): от -10 до +50 °С.
Относительная влажность воздуха при 25 °С: 98%.
Габаритные размеры: 254х310х95 мм.
Масса: не более 8 кг.
