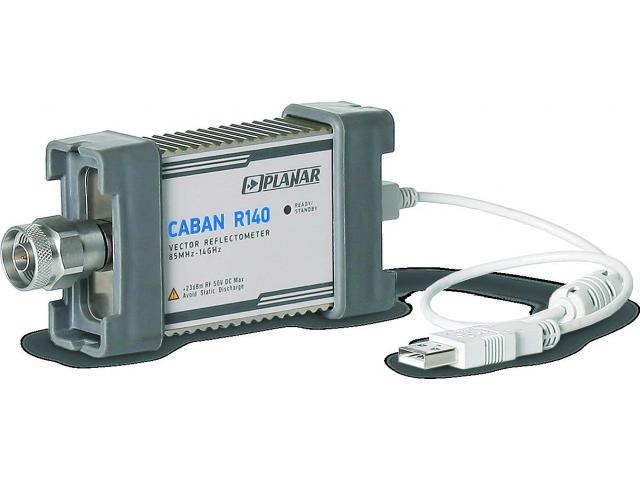

CABAN R140 - векторный рефлектометр для измерений в диапазоне рабочих частот от 85 МГц до 14 ГГц.
Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, в составе автоматизированных измерительных стендов.
CABAN R140 возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.
Прибор работает под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB 2.0. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S11, |S21|, |S12|, S22 параметров.
Технические характеристики:
-Диапазон частот: от 85 МГц до 14 ГГц
-Импеданс: 50 Ω
-Число портов: 1, тип N, вилка
-Измеряемые параметры: S11, потери в кабеле / S11, |S21|, |S12|, S22 (при использовании двух рефлектометров)
-Динамический диапазон измерений: 107 дБ (< 4,8 ГГц) / 74 дБ (> 4,8 ГГц) тип.
-Уровень выходного сигнала: -35; 0 дБ/мВт (< 4,8 ГГц) / -10 дБ/мВт (> 4,8 ГГц)
-Время измерения на одной частоте: 200 мкс
-Количество точек измерения за одно сканирование: от 2 до 100 001
-Число каналов: до 4 логических независимых измерительных каналов
-Минимальный шаг установки частоты: 25 Гц
-Погрешность установки частоты: ±2,5x10–6
-Полоса измерительного фильтра: от 100 Гц до 30 кГц с шагом 1/3
-Энергопотребление: 3 Вт, питание от USB
-Размеры / Вес: 127х62х30 мм (ДxШxВ) / 0,3 кг
-Диапазон рабочих температур: от -10 °С до +50 °С
-Измерения во временной области (DTF)
-Временная селекция
