УПН-АЛС-03 - устройство регистрации параметров числового кода

УПН-АЛС-03 - устройство регистрации параметров
числового кода АЛС в рельсовых цепях

Назначение:
УПН-АЛС-03 используется на железной дороге, обеспечивает считывание / регистрацию параметров числового кода АЛС в рельсовых цепях.
По результатам записи, расшифровки измеренных устройством УПН-АЛС-03 характеристик кодирования АЛСН в рельсовых цепях определяются: величина кодового тока АЛСН, динамика его изменения на протяжении всей длины рельсовой цепи; временные параметры кода АЛСН, записанные в виде циклограммы последовательности немодулированных импульсов АЛСН, на которой обозначены длительности импульсов, интервалов и время циклов кодовых посылок; наличие или отсутствие опознанного вида кодовой посылки в виде цвета линии кривой тока АЛСН.
Анализ записанной информации производится на компьютере при помощи поставляемой программы и сопоставление полученных данных с накопленным опытом по обнаружению неисправности или неправильно выполненной регулировки кодообразующей аппаратуры АЛСН позволяет впоследствии относительно быстро находить тип и место неполадки рельсовых цепей.

Характеристики:
Диапазон измеряемых токов - 0.1А.....40А.
Погрешность измерения входного напряжения не более 2,5%, временных параметров не более 10 мС для частот модуляции 50 Гц и 75 Гц , не более 20мС - для 25 Гц.
Количество каналов – два, с раздельной регулировкой чувствительности.
Питание устройства осуществляется от встроенного аккумулятора +12В.
Время готовности к работе не более 10с.
Режимы работы:
запись параметров кодов АЛСН и уровня помех не менее 24 ч,
контроль параметров кодов АЛСН без записи,
самоконтроль с использованием имитационных сигналов АЛСН,
передача данных в компьютер по интерфейсу RS-232
хранение данных в энергонезависимом ОЗУ.
Индикация основных параметров на встроенном дисплее
Рабочий диапазон температур окружающей среды: минус 5.... +35град.С.
Вес устройства не более 4 кГ.
С устройством поставляется программный продукт, реализующий следующие сервисные функции:
прием данных в ЭВМ от УПН-АЛС/03;
графический и табличный режим отображения параметров кодирования токов в рельсовых цепях, временных характеристик кодов на участках дистанции;
отображение времени прохождения участков, а также даты и времени включения записи после перерывов;
режим масштабирования времени на графической диаграмме токов;
выделение участков с характеристиками кодирования АЛСН, имеющих отклонения от норм;
распечатка параметров кодирования АЛСН на выбранных участках;
архивация файлов данных по результатам поездок.

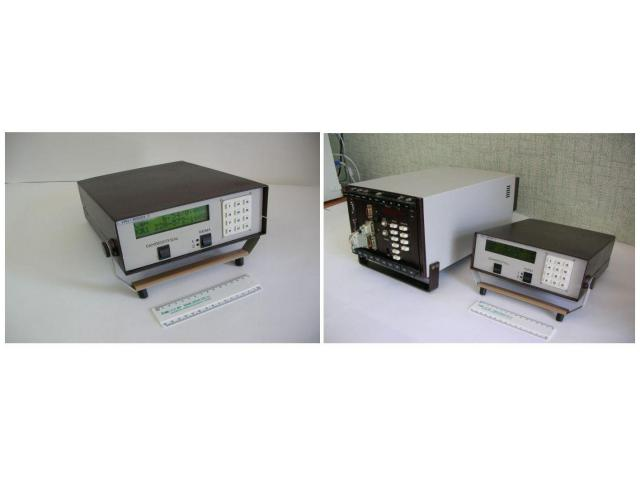

Модификации устройства УПН-АЛС (на базе МПСУ и УПН-АЛС-03)
УПН-АЛС-03 производится для отделений сигнализации и связи РЖД.
Применение УПН-АЛС позволяет организовать чёткий и оперативный контроль состояния аппаратуры и рельсовых цепей, а также контроль устранения отказов и предотказных состояний устройств АЛСН, повысить безопасность движения на железной дороге.
УПН-АЛС-03 обладает значительными преимуществами за счет новых технологий изготовления, значительного улучшения технических характеристик, программного обеспечения, уменьшения веса и габаритов, использования автономного питания от встроенного аккумулятора.
