Измеритель комплексных коэффициентов передачи и отражения ОБЗОР-808

ОБЗОР-808 четырехпортовый векторный анализатор цепей с диапазоном частот от 0,3 МГц до 8,0 ГГц. Анализатор идеально подходят для лабораторных и производственных применений, в которых необходимы измерения полной матрицы S-параметров у 6-полюсников и 8-полюсников (трехпортовых и четырёхпортовых устройств), позволяя проводить быстрые и точные многопортовые измерения. Четырехпортовый ОБЗОР-808 способен измерять все параметры передачи и отражения без переподключения испытуемого устройства.
Отличительной особенностью ОБЗОР-808 является наличие двух встроенных независимых генераторов, что позволяет использовать один из портов анализатора в качестве источника сигнала гетеродина при тестировании смесителей.

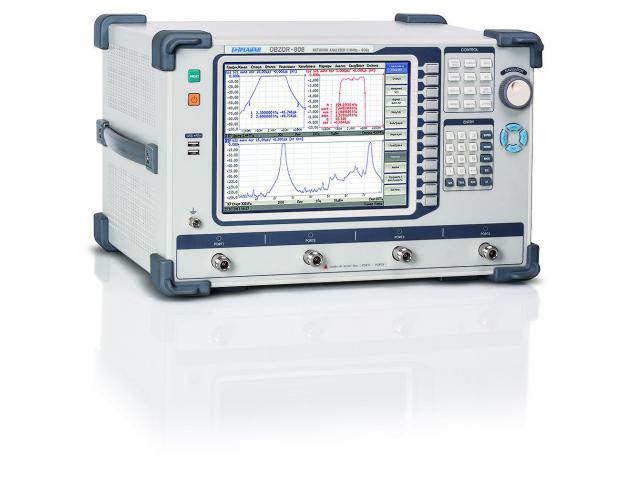

Анализатор ОБЗОР-808 поставляется со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели.
Технические характеристики:
-Диапазон частот: от 0,3 МГц до 8,0 ГГц
-Импеданс: 50 Ω
-Число портов: 4, тип N, розетка
-Измеряемые параметры: S11, S21…S44 (полная матрица 16 S-параметров)
-Два независимых генератора испытательного сигнала
-Динамический диапазон измерений: 150 дБ тип.
-Диапазон регулирования выходной мощности: от -60 до +10 дБ / мВт
-Время измерения на одной частоте: 100 мкс
-Количество точек измерения за одно сканирование: от 2 до 500001
-Число каналов: до 16 логических независимых измерительных каналов
-Минимальный шаг установки частоты: 1 Гц
-Погрешность установки частоты: ±5x10–6
-Полоса измерительного фильтра: от 1 Гц до 30 кГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
