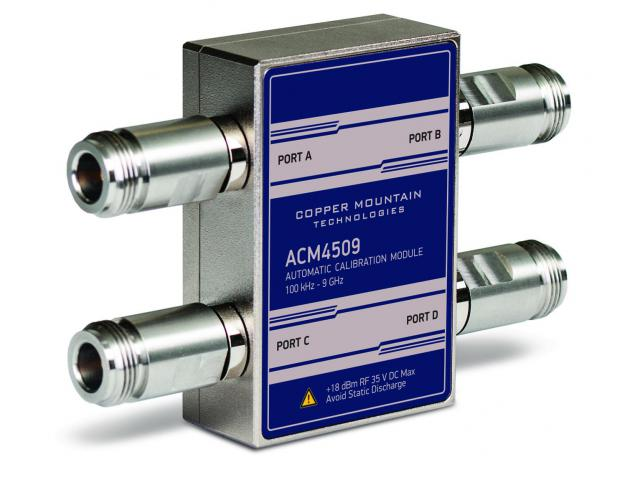

Модуль калибровочный автоматический АСМ4509

В своем составе автоматические калибровочные модули (АКМ) имеют высокочастотные измерительные разъемы для подключения к портам анализатора, разъем mini USB для у правления, несколько различных калибровочных мер отражения и передачи и электронные ключи для их коммутации. Точные измеренные значения S-параметров калибровочных мер записаны во внутренней памяти АКМ (данные заводской характеризации).
Калибровка с помощью АКМ осуществляется программой анализатора в полностью автоматическом режиме. В процессе калибровки производится поочередное подключение к портам прибора различных калибровочных мер и перемычки. Измеренные значения S-параметров калибровочных мер и данные из памяти АКМ используются для вычисления калибровочных коэффициентов анализатора.
Кроме заводской, имеется возможность записать в память АКМ до трех пользовательских характеризаций.
Пользовательская характеризация позволяет учесть адаптеры-переходы или другие устройства согласования на портах модуля.
АКМ имеет дополнительное состояние – аттенюатор, которое не используется во время калибровки. Аттенюатор используется для проверки калибровки с помощью специальной функции ВАЦ, которая позволяет сравнить измеряемые S-параметры аттенюатора со значениями, записанными в памяти АКМ.
Для уменьшения погрешностей калибровки с помощью АКМ в полном диапазоне рабочих температур от 18°С до 28°С используется термокомпенсация. Термокомпенсация – это программная функция коррекции данных характеризации АКМ в зависимости от температуры окружающей среды. Температурная зависимость S-параметров каждого экземпляра АКМ снимается в заводских условиях и сохраняется в его памяти.
АСМ4509 позволяет производить одно-, двух-, трех- и четырехпортовую калибровки.
Технические характеристики
-Импеданс: 50 Ω
-Диапазон частот: от 100 кГц до 9,0 ГГц
-Эффективная направленность 47 дБ
-Упрощение процедуры калибровки
-Идеальный метод калибровки для производства
