Радиационно-стойкая телевизионная система СТ-О-54Р

Специальная радиационностойкая телевизионная система
СТ-О-54Р для машины перегрузочной АЭС
предназначена для дистанционного телевизионного контроля процесса перегрузки ядерного топлива в реакторе АЭС под уровнем воды на глубине до 20 м, в период подготовки к запуску при строительстве энергоблоков и планово-предупредительного ремонта, в том числе:
1) наблюдения за извлечением и установкой перегружаемых изделий;
2) телевизионного визуального контроля маркировки;
3) осмотра наружных поверхностей перегружаемых изделий;
4) наблюдения за работой фиксатора захвата ТВС рабочей штанги;
5) осмотра посадочных мест под установку ТВС в шахте реактора при выгруженной активной зоне;
6) записи и архивирования результатов осмотра;
7) формирования протокола физической инвентаризации ядерных материалов и протокола контроля учетной единицы.
Приборы передающей стороны СТ-О-54Р сохраняют работоспособность при мощности поглощенной дозы γ =1×10⁷рад/час, суммарная доза γ =2×10⁸рад.
Основными потребителями СТ-О-54Р являются атомные электростанции

Технические характеристики
СТ-О-54Р обеспечивает:
- формирование сигнала чёрно-белого изображения объектов, наблюдаемых КТП,;
- передачу сигнала изображения на два монитора;
- вывод на экран монитора значений углов поворота УН в вертикальной и горизонтальной плоскости.
Посредством интерфейса оператора стойки в СТ-О-54Р обеспечивается управление:
- наведением КТП в горизонтальной и вертикальной плоскости;
- масштабированием, фокусировкой и диафрагмированием КТП;
- плавной регулировкой освещённости объекта наблюдения;
- записью стоп-кадров изображения с КТП;
- включением/выключением видеозаписи/просмотра на жёсткий диск компьютера стойки сигнала с КТП с сопровождающей информацией;
- настройкой параметров функционирования СТС МП.
СТ-О-54Р обеспечивает взаимодействие по линии Ethernet с УС МП и управление от УС МП:
- наведением КТП в горизонтальной и вертикальной плоскости;
- масштабированием, фокусировкой и диафрагмированием КТП;
- плавной регулировкой освещённости объекта наблюдения;
- записью стоп-кадров изображения с КТП;
- включением/выключением режима контроля разновысотности ТВС;
- включением/выключением видеозаписи/просмотра на жёсткий диск компьютера стойки сигнала с КТП с сопровождающей информацией.

В СТ-О-54Р предусмотрена возможность следующих внешних подключений:
- двух мониторов с входами VGA, входящих в состав пульта управления УС МП;
- линии связи Ethernet от УС МП;
- внешнего источника видеосигнала.

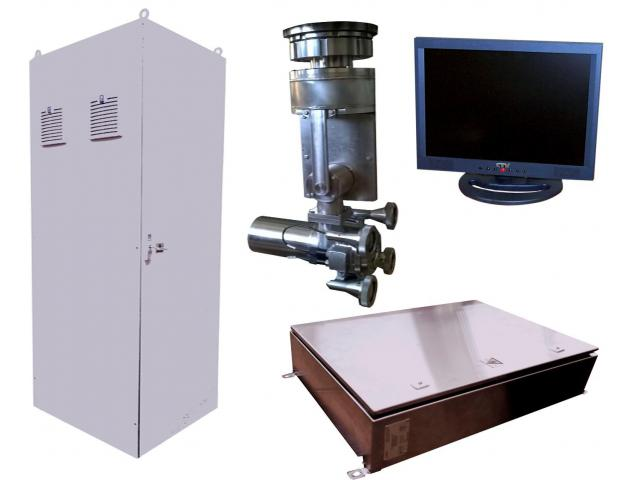

Состав, габаритные и весовые данные составных частей
- Камера телевизионная передающая радиационно-стойкая КТП-360Р -1 шт. 204х222х340 мм, 11,0 кг.
- Устройство наведения УН-117Р радиационно-стойкий -1 шт. Ø210х520 мм,30,0 кг.
- Узел освещения радиационно-стойкий -1 шт. 286х220х113мм, 4,0 кг.
- Узел стыковочный радиационно-стойкий - 1 шт. Ø220×180 мм, 14,0 кг.
- Блок управления БУ-101 - 1 шт. 600х890х225мм, 40,0 кг.
- Сочлененные приборы передающей стороны – КТП-360Р, УН-117Р, узел стыковочный и узел освещения 370х285х830 мм,54,34кг.
- Стойка С-30 -1 шт.,650×880×2160мм, вес-264,7 кг. в состав которой входят, в т.ч.
- источник бесперебойного питания;
- промышленный компьютер;
- консольный блок.

Гарантийный срок составляет 24 месяца с момента ввода в опытно – промышленную эксплуатацию, но не более 36 месяцев от даты поставки при условии выполнения требований эксплуатационной и конструкторской документации и своевременного проведения технического обслуживания.
