Взрывозащищённая однокамерная телевизионная система СТ-О-57Ех.

Взрывозащищённая однокамерная телевизионная система СТ-О-57Ех предназначена, в частности, для дистанционного наблюдения с рабочего места бурильщика за различными объектами, как во взрывоопасной зоне, так и в обычных климатических условиях, в частности, за перемещением силового верхнего привода буровой установки наземного базирования.

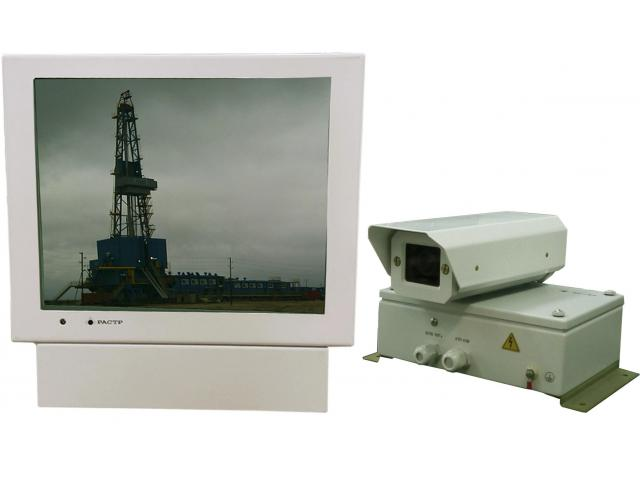

Система формирует на экране 19” взрывозащищённого монитора ВП19Ц162Ех цветные изображения подвижных и неподвижных объектов и производственных процессов.
Маркировка взрывозащиты монитора ВП19Ц162Ех - 2Ехе [iс]nR IIAТ6, может быть размещён во взрывоопасной зоне класса 2 по ГОСТ 31610.10-2012/IEC 60079-10:2002, в которой могут образовываться взрывоопасные смеси газов и паров с воздухом категории IIА группы Т1-Т6.

Состав системы СТ-О-57Ех :
- камера телевизионная передающая КТП-209-3(IP55) - 1 шт.;
- устройство наведения УН-90 - 1 шт.;
- блок системный БС-84-2 (IP43) - 1 шт.;
- видеопросмотровое устройство ВП19Ц162Ех(IP54) - 1 шт.;
- коробка соединительная КС-14 (IP54) - 1 шт.;
- автоматический выключатель в распределительном щите -1шт.
Примечание: при наблюдении во взрывоопасной зоне необходимо использовать взрывозащищённую ТВ камеру КТП-289-7Ех.

Технические характеристики СТ-О-57Ех:
1.Вид телевизионного сигнала, формируемого КТП-209-3 - PAL;
2.Разрешение монитора ВП19Ц162Ех с матрицей LCD 19" -1280х1024p
3.Рабочий диапазон освещённости на объекте наблюдения - от 10 до 50000 лк
4.Максимальная длина линии от КТП-209-3 до ВП19Ц162Ех -100 м.
5.Напряжение питания - (220 ±44) В
6.Максимальная мощность, потребляемая системой от сети, 320Вт.
7. Диапазон рабочих температур:
- для КТП-209-3, УН-90, КС-14; - (- 50 … + 50) ºС
- для БС-84-2 (- 40 … + 45) ºС
- для ВП19Ц162Ех (- 40 … + 40) ºС
8. Время непрерывной работы системы - круглосуточно
9. Гарантийный срок составляет 12 месяца с момента ввода в опытно – промышленную эксплуатацию, но не более 18 месяцев от даты поставки при условии выполнения требований эксплуатационной и конструкторской документации и своевременного проведения технического обслуживания
