Взрывозащищённая телевизионная система СТ-М-146Ех

Взрывозащищённая телевизионная система СТ-М-146Ех.

Взрывозащищённая многокамерная телевизионная система предназначена:
• для дистанционного наблюдения за обстановкой на территории наземной буровой установки и механизмами внутри ее модулей (для наблюдения устья скважины, барабана лебедки, вибросита блока очистки, затвора силового верхнего привода);
• для визуального контроля за действиями персонала во взрывоопасных зонах;
• для видеозаписи и просмотра аварийных событий и событий , предшествующих моменту возникшей аварийной ситуации;
Применяется в составе наземных буровых установок кустового и стационарного бурения, используемых в макроклиматических районах с умеренно холодным климатом УХЛ, категория размещения 1по ГОСТ 15150-69, с воздействием сезонных температур в диапазоне от минус 45°C до +40°C, на месторождениях с содержанием сероводорода (H2S) до 6%.

6-ти камерная телевизионная система с одной дистанционно управляемой и неуправляемыми телевизионными камерами, есть возможность для расширения до 8-и камерной.
*- видеокамеры КТП -281-1Ех -1 шт., и КТП -209-3 -1 шт., поставляются отдельно по дополнительному заказу.
Минимальная освещённость на объекте 0,05 лк.
Обеспечивается управление системой с встроенного и выносного пультов управления
взрывозащищенного видеопросмотрового устройства ВП19Ц162-5Ех.
Наблюдение ведётся с двух удалённых рабочих мест (бурильщика и бурового мастера). Передача видео до бурового мастера на расстояние до 1500 м по каналу беспроводной связи Wi-Fi. Поочерёдный вывод полноэкранных изображений, до 8 совмещённых изображений.

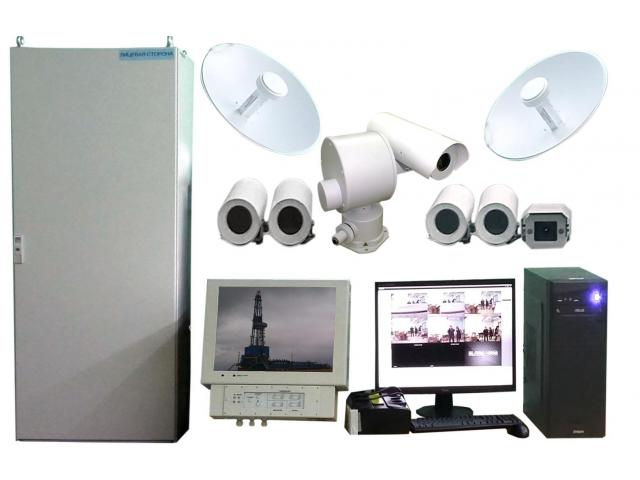

Состав системы:
приборы системы, размещаемые на буровой установке:
-дистанционно управляемая камера телевизионная передающая
КТП -346-6 IP65 - 1шт.,
с устройством наведения УН-111-6 IP55 - 1шт.,
(угол по горизонтали -0…360°, по вертикали от -55В до+90°)
-камера телевизионная взрывозащищенная КТП -289-7Ех 1ExdIICT6, IP66 - 4шт.,
-камера телевизионная передающая КТП-209-3*- IP55 - 2шт.,
-камера телевизионная взрывозащищенная КТП -281-1Ех * 1ExdIICT6X, IP67 - 1шт.,
- шкаф системы видеонаблюдения С-20-3 IP43 - 1шт.,
- точка доступа беспроводной связи Wi-Fi, совмещенная с приемо-передающей антенной , предназначена для передачи сигналов изображения по сети Ethernet на УРМ бурового мастера

Приборы системы , размещаемые на рабочем месте бурильщика:
-видеопросмотровое устройство ВП19Ц162-5Ех (2Exi[ic]nRIIT6) IP54 -1шт.,

Приборы системы, размещаемые на рабочем месте бурового мастера:
- персональный компьютер (ПК), который обеспечивает прием из сети Ethernet сигналов текущих изображений, передаваемых с выхода видеорегистратора из состава шкафа С-20-3 и воспроизведение их на экране монитора, а также просмотр записанных на видеорегистратор изображений;
- источник бесперебойного питания (700 ВА);
- комплект аппаратуры для передачи по Wi-Fi. включающий в себя: точку доступа беспроводной связи Wi-Fi совмещенную с приемо-передающей антенной для приема сигналов изображения с буровой установки по сети Ethernet, блок питания PoЕ24 12W (БП), устройство грозозащиты РГ4 РоЕ (УГЗ).

Примечание. Предприятие предлагает целый ряд многокамерных взрывозащищённых ТВ систем различного исполнения, для применения в условиях Севера.
