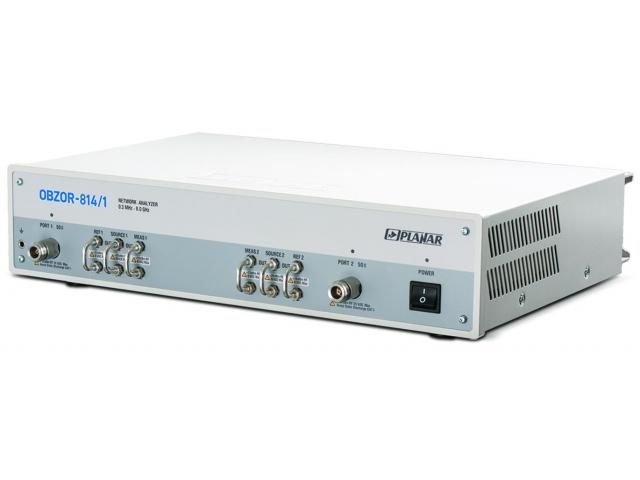

Анализатор цепей векторный ОБЗОР-814/1

ОБЗОР-814/1 - векторный анализатор цепей с прямым доступом к приемникам, предназначен для измерений комплексных коэффициентов передачи и отражения (S-параметров) СВЧ-устройств в диапазоне частот от 0,3 МГц до 8,0ГГц
Особенностью ОБЗОР-814/1 является реконфигурируемый измерительный тракт с прямым доступом к генераторам/приемникам, что позволяет увеличить гибкость измерений и расширить область применения прибора. Прямой доступ реализуется с помошью съемочных перемычек, расположенных на передней панели. Это позволяет оптимизировать схемы измерения с целью увеличения динамического диапазона, а также расширить возможности измерений, например, для измерений устройств повышенной выходной мощности.
ОБЗОР-814/1 обладает динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ, расширяемым прямым доступом к приемникам.
Технические характеристики:
-Диапазон частот: от 0,3 МГц до 8,0 ГГц
-Импеданс: 50 Ω
-Число портов: 2, тип N, розетка
-Прямой доступ к приемникам
-Измеряемые параметры: S11 S21, S12, S22
-Динамический диапазон измерений: 150 дБ тип.
-Диапазон регулирования выходной мощности: от -60 до +10 дБ/мВт
-Время измерений на одной частоте: 100 мкс
-Количество точек измерения за одно сканирование: от 2 до 500 001
-Число каналов: до 16 логических независимых измерительных каналов
-Минимальный шаг установки частоты: 1 Гц
-Погрешность установки частоты: ±5x10–6
-Полоса измерительного фильтра: от 1 Гц до 30 кГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
